一、极片表面缺陷检测系统描述
       系统采用进口高分辨率相机，采用灰度对比提取极片表面褶皱、缺口、开裂、掉料、粘料、气泡、漏箔等缺陷。并输出相应检测合格/不合格信号提示，便于下一工位对缺陷品的处理。
    产品缺陷实物图：

注：以上缺陷均可检测

 二、系统运行原理
      产品沿同一方向通过视觉检测系统；上下各一个CCD相机同时进行产品线扫描检测；产品到位后光电眼输出触发信号传输给相机触发拍图；软件进行处理判断并输出OK/NG信号；设备在下一工位进行相应处理。
三、系统检测原理介绍
      当图像定位好后，根据检测区域内极片表面是否有褶皱、缺口、开裂、掉料、粘料、气泡、漏箔等缺陷超过设置的灰度差值提取表面的缺陷，并提示缺陷位置及显示缺陷大小。输出相应检测信号。
四、系统主要功能
1.自动对图像进行定位；
2.对产品表面褶皱、缺口、开裂、掉料、粘料、气泡、漏箔等缺陷进行检测
3.产品合格给出OK信号，产品不合格时输出NG信号或发出报警信号
4.可自动保存不合格要求的图像
5.可保存检测数据，供历史数据查询

五、主要技术特点
1.操作界面清晰明了，简单易行，只需简单设定即可自动执行检测；
2.检测软件及算法完全自主开发，系统针对性强；
3.可有选择的对局部进行检测，提高检测的灵活性；
4.专业化光源设计，成像清晰均匀，确保检测任务完成；
5.安装简单；结构紧凑，易于操作、维护和扩充；
6.可靠性高，运行稳定，适合各种现场运行条件。
7.基于PC平台，系统可扩充性强。

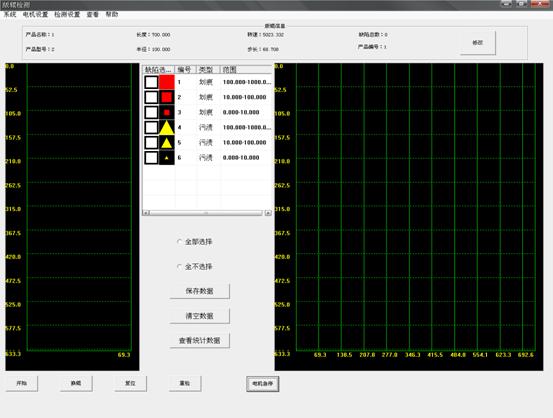

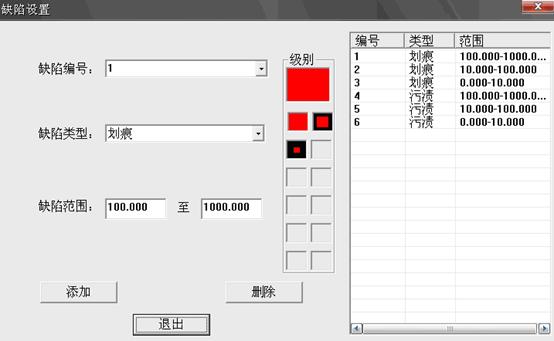

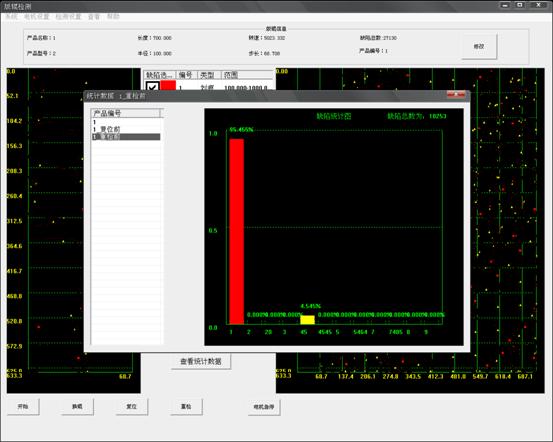

六、相关产品软件界面
