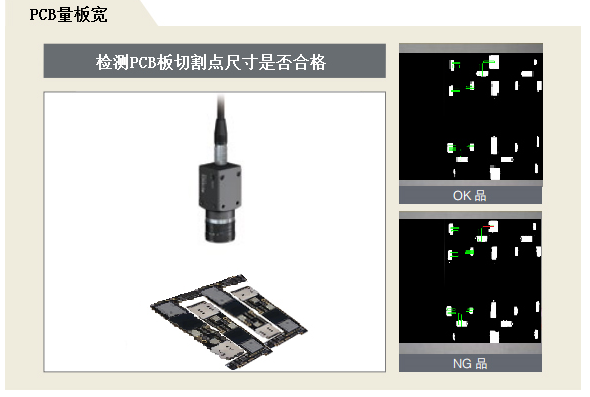

PCB量板宽检测系统是在MVS软件的基础上，针对PCB板切割尺寸检测处理专项定制的一款成熟稳定的产品。软件操作调试简单，硬件部分集成相机控制，光源控制，信号输入输出对接于一体化的产品。
主要功能：

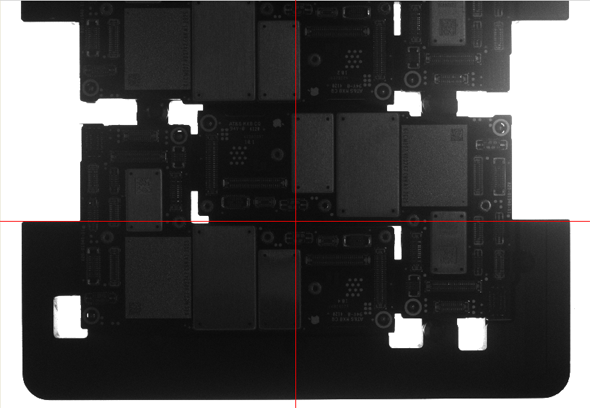

检测PCB板的切割点尺寸；
检测结果发送给服务器；
可定义128个检测位；
适用于多种产品规格。
配置及性能：
本产品功能齐全，性能优良，操作便捷，易学易用，高度定制，符合流水线生产要求。
| 序 |
应用 |
适应性 |
Iphone各个系列PCB检测 |
| 1 |
性能 |
检测速度 |
500ms/次 |
| 检测精度 |
±0.04mm |
| 通讯方式 |
网口通讯 |
| 准确率 |
99.95% |
| 2 |
硬件 |

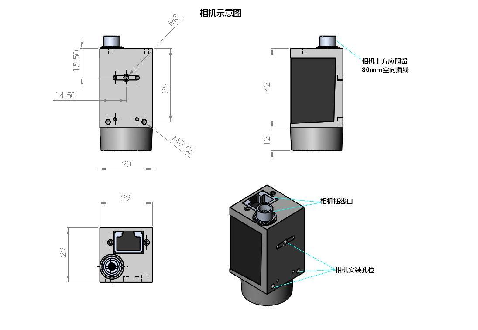

相机 |
500万工业相机 |
| 镜头 |
HK-CP16mm |
| 光源 |
HK-PBL165W |

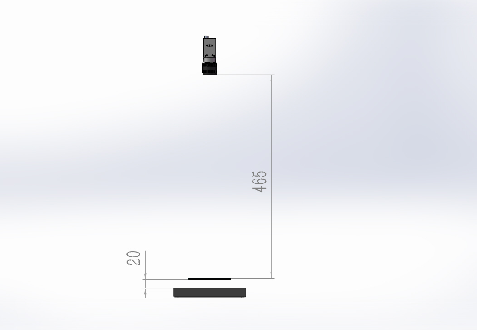

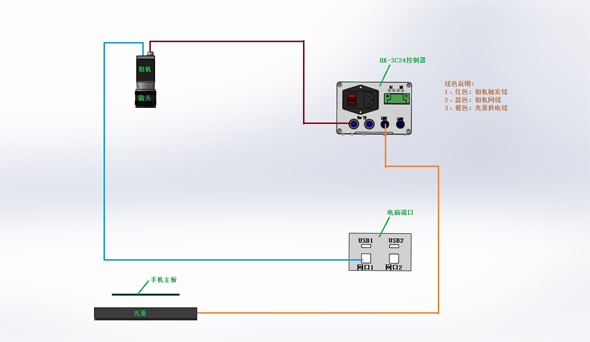

PCB量板宽检测结构

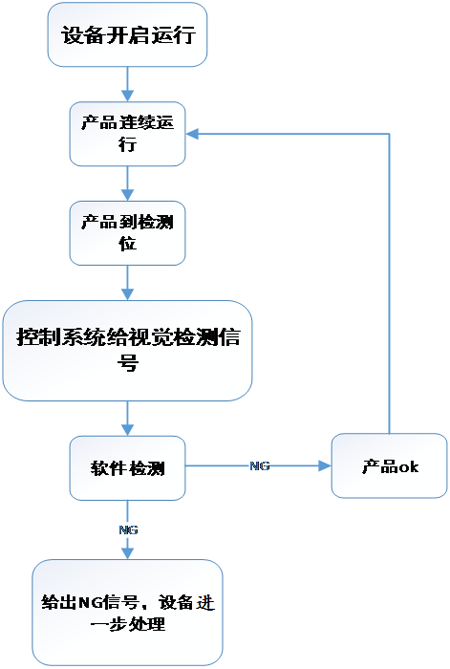

系统运作流程

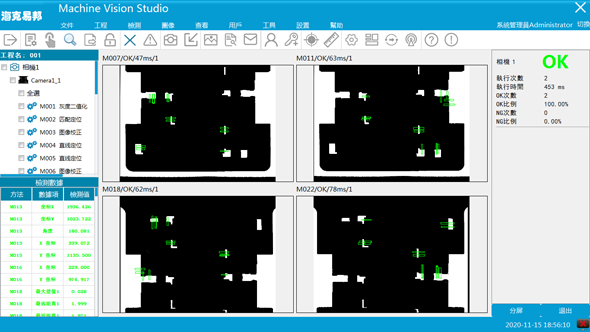

54主板件检测界面

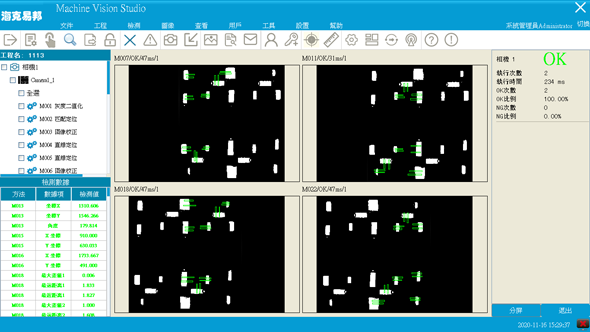

53主板件检测界面
|
